Allgemeine Informationen zu Schweißbolzen

SOYER - Schweißbolzen sind überwachte Qualitätsprodukte in fließgepresster und gedrehter, genormter Standard- und Sonderausführung. Sie sind in allen schweißbaren Werkstoffen und zum Großteil ab Lager lieferbar.


Standardmaße:

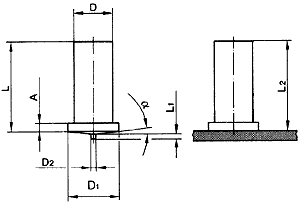

Gewindebolzen
Spitzenzündung
DIN 32501, Blatt 1, Seite 5-8

D L
+0,6
D1
±0,2
D2
±0,08
L1
±0,05
A B
max.
L2 alpha
±1º
M3 G
e
w
i
n
d
e
l
ä
n
g
e
4,5 0,65 0,55 0,7 bis 1,4 1,5 ~L - 0,3 3º
M4 5,5
M5 6,5 0,75 0,80 0,8 bis 1,4
M6 7,5 2
M8 9,0 0,9

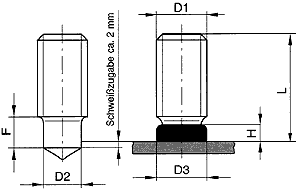

Schweißbolzen mit Gewinde
Hub- und Kurzzeithubzündung
DIN ISO 898, Teil1

D1 M6 M8 M10 M12 M16 M20
D2 4,7 6,2 7,9 9,5 13,2 16,5
D3 6,5 9,0 4,5 13,0 17,0 21,0
F 4,5 4,5 5,0 6,5 8,0 10,5
H 2,5 2,5 3,0 4,0 5,0 6,0
L 15 bis 25 15 bis 40 20 bis 40 25 bis 50 30 bis 60 35 bis 50
Keramikring KR6 KR8 KR10 KR12 KR16 KR20
Die Nennmaße "D3" und "H" sind Durchschnittswerte.
Sie können in der Toleranz nach oben oder unten mit der Schweißzeit oder Schweißenergie der Bolzenschweißanlage reguliert oder verändert werden.

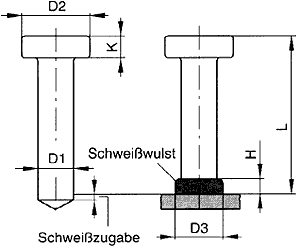

Kopfbolzen und Betonanker
Typ KB, DIN 32500

D1 10 13 16 19 22
D2 19 25 32 32 35
D3 12,5 17 21 26 30
H 4 5 7 9 10
K 7,1 8 8 - 13 8 - 13 8 - 13
L 50 bis 175 75 bis 175
Keramikring KN 3/8" KN 1/2" KN 5/8" KN 3/4" KN 7/8"
Die Nennmaße "D3" und "H" sind Durchschnittswerte.
Sie können in der Toleranz nach oben oder unten mit der Schweißzeit oder Schweißenergie der Bolzenschweißanlage reguliert oder verändert werden.

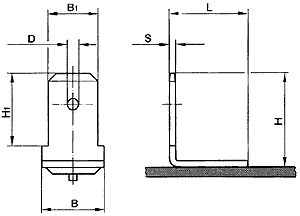

Flachstecker Typ F1

S H H1 D B B1 L
0,8 12 8 1,5 8 6,3 10
Toleranzen:
S ± 0,05 mm | H und L ± 0,3 mm
D und B1 ± 0,1 mm | B und H1 ± 0,2 mm

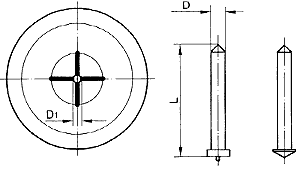

Isoliernagel
Typ IN und IN-K mit Clips


D D1 L
Ø2 1,8 20 25 30 40 50 60 65 70
Ø2,6 2,4 30 50 65 85 100 150 200 250
Ø3 2,8 20 50 65 85 100 150 200 250
Toleranzen:
D und D1 ± 0,1 mm | L ± 0,5 mm





Spitzenzündung

Schweißbolzen für den Betrieb mit Spitzenzündung.

SOYER - Schweißbolzen haben eine kaltverformte kalibrierte Zündspitze, die in Länge und Durchmesser sehr eng toleriert ist. Mit der Zündspitze wird der Lichtbogen eingeleitet und die Schweißzeit gesteuert. Optimale Schweißergebnisse hängen im wesentlichen von der Genauigkeit der Zündspitze ab.

Anwendungsbereiche

Anwendungsmöglichkeiten

Funktionsbeschreibung

Produktübersicht

Kondensator - Schweißbolzen mit Gewinde
Werkstoff: St 37-3 verk., 1.4301, AlMg3, Ms63
Abmessungsbereich: von M3 x 6 bis M8 x 60
Kondensator - Schweißstifte ohne Gewinde
Werkstoff: St 37-3 verk., 1.4301, AlMg3, Ms63
Abmessungsbereich: von
Æ 3 x 6 bis Æ 7,1 x 55
Kondensator - Schweißbolzen mit Grobgewinde
Werkstoff: St 37-3 verk.
Abmessungsbereich: von
Æ 5 x 9 bis Æ 5 x 25
Innengewindebuchsen
Werkstoff: St 37-3 verk., 1.4301, AlMg3, Ms63
Abmessungsbereich: von
Æ 5 x 7/M3 bis Æ 7,1 x 30/M5
Isoliernägel mit Zündspitze
Werkstoff: St 37-3 verk., 1.4301, AlMg3
Abmessungsbereich: von
Æ 2 x 30 bis Æ 3 x 150
Isoliernägel mit Schweißkegelspitze
Werkstoff: St 37-3 verk.
Abmessungsbereich: von
Æ 2 x 20 bis Æ 2 x 150
Flachstecker und Doppelflachstecker 6,3
Typ F1 und F2
Werkstoff: St 37-3 verk., 1.4301, AlMg3, Ms63


Hubzündung

Schweißbolzen für den Betrieb mit Hubzündung.

SOYER - Schweißbolzen sind standardmäßig in gedrehter Ausführung lieferbar und mit einer gedrehten Schweißspitze versehen. In Verbindung mit unserer Qualitätskontrolle ist hiermit eine gleichbleibende Schweißqualität gewährleistet. Bei Bedarf können die Bolzen gegen Aufpreis mit einem Flußmittel (Alukugel) versehen werden.

Anwendungsbereiche

Anwendungsmöglichkeiten

Funktionsbeschreibung

Produktübersicht

Hubzündungs - Schweißbolzen mit Gewinde
Typ MR

Werkstoff: St 37-3K, 1.4301
Abmessungsbereich: von M6 x 15 bis M20 x 50

Gewindebolzen mit durchgehendem Gewinde bis nahe an die Schweißspitze, die auf etwa Kerndurchmesser des Gewindes reduziert ist. Dadurch wird der Durchmesser des Schweißwulstes kaum größer als der Außendurchmesser des Gewindes. Die Tragkraft wird durch die Reduzierung jedoch eingeschränkt.



Hubzündungs - Schweißbolzen mit Gewinde
Typ MD
Werkstoff: St 37-3K, 1.4301
Abmessungsbereich: von M6 x 15 bis M16 x 50

Gewindebolzen mit durchgehendem Gewinde bis nahe an die Schweißspitze. Der Durchmesser des gewindelosen Teils an der Schweißspitze entspricht dem Flankendurchmesser des Gewindes.



Hubzündungs - Schweißbolzen mit Gewinde
Typ MP
Werkstoff: St 37-3K, 1.4301
Abmessungsbereich: von M6 x 15 bis M16 x 50

Gewindebolzen wie MD, jedoch Gewinde nicht bis zur Schweißspitze aufgewälzt.

Hubzündungs - Innengewindebuchsen
Werkstoff: St 37-3K, 1.4301
Abmessungsbereich: von
Æ 10 x 15/M6 bis Æ 16,2 x 50/M10
Kopfbolzen und Betonanker Typ KB
Werkstoff: St 37-3K
Abmessungsbereich: von
Æ 10 x 50 bis Æ 22 x 175
Keramikring Typ KN
für SOYER - Schweißbolzen


Kurzzeit-Hubzündung

Schweißbolzen für Betrieb mit Kurzzeithubzündung.

Für dieses Schweißverfahren sind sowohl die SOYER - Kondensator - Schweißbolzen als auch die Hubzündungsschweißbolzen verwendbar. Obendrein gibt es für dieses Verfahren noch fließgepresste Schweißbolzen mit Flansch und Kegelspitze.

Anwendungsbereiche

Anwendungsmöglichkeiten

Funktionsbeschreibung

Produktübersicht

Kurzzeithubzündungs - Schweißbolzen mit Gewinde
Typ GK
Werkstoff: St 37-3K
Abmessungsbereich: von M5 x 8 bis M10 x 50


Bitte fordern Sie unsere detaillierten Produktinformationen per Fax an.
Oder per eMail: neuberger@neuberger-gmbh.at

Technische Änderungen vorbehalten.
